冷卻塔如何實現智能進風調節？
冷卻塔采用風冷冷卻時，進風面非常容易受自然環境的影響，自然風容易干擾進風量，導致進風大小改變，從而影響冷卻效果。如何設計一種可以控制進風量，減小自然風影響的系統是急需解決的問題。
江蘇華塔經過多次試驗，設計了一種冷卻塔智能進風調節系統及其調節方法，從而克服上述現有技術中的缺陷，并獲得了專利。
具體實施方式：

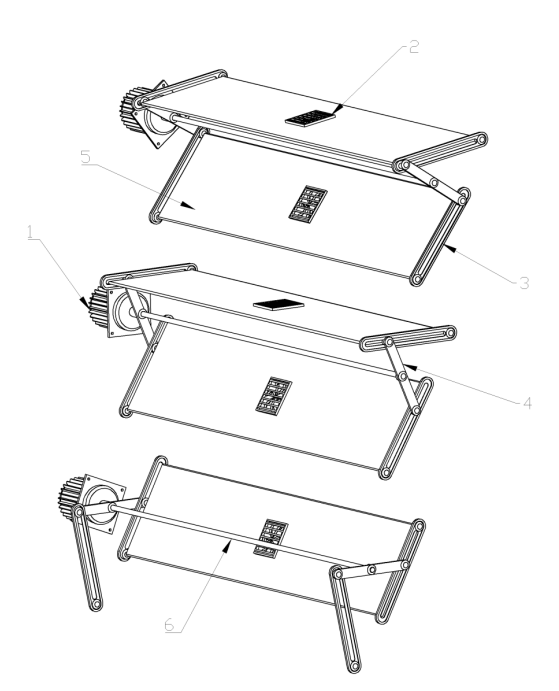

該系統設置在冷卻塔進風面處，系統包括電機、風速風向傳感器、進風角度調節機構、導風板、傳動軸、控制模塊；系統內設置有多組導風板，導風板間形成氣流通道，兩側與進風角度調節機構連接，兩側設置有滑槽，滑槽設置在冷卻塔上，滑槽間通過連桿連接，連桿與傳動軸連接，傳動軸轉動帶動連桿兩端在滑槽間往復擺動，改變導風板間氣流通道的開口角度。電機與傳動軸連接，導風板上設置有風速風向傳感器，控制模塊通過有線或無線方式分別與風速風向傳感器、電機連接，根據風速風向傳感器檢測的數據，輸出相應信號至電機，控制電機轉動，調節導風板間氣流通道的大小改變進風量。

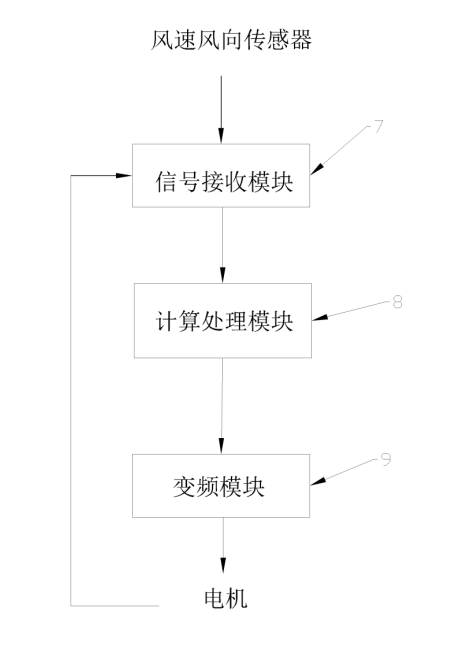

如圖2所示，控制模塊包括信號接收模塊、計算處理模塊、變頻模塊，信號接收模塊通過有線或無線方式分別與風速風向傳感器、電機連接，信號接收模塊與計算處理模塊連接，計算處理模塊與變頻模塊連接，變頻模塊通過有線或無線方式與電機連接；計算處理模塊通過信號接收模塊接收的參數信息進行計算，輸出變頻信號至變頻模塊，變頻模塊控制電機轉動。計算處理模塊計算風量調節的公式為：
其中，W為所需風量，ρ為空氣密度，υ為風速，α為導風板長度，b為導風板寬度，θ為氣流通道間開口角度，H為氣流通道的深度。
圖2控制模塊原理示意圖
調節方法：
（1）風速風向傳感器對導風板間氣流通道內的空氣流動情況進行探測，并將檢測到的風速υ信息傳輸至信號接收模塊；
（2）計算處理模塊根據檢測到的風速υ信息，結合冷卻塔需要的風量W代入式中計算出需要的氣流通道間開口角度θ，并將角度信息轉換為命令發送至變頻模塊；
（3）變頻模塊控制電機轉動，輸出對應命令的角度；
（4）電機帶動傳動軸轉動，傳動軸帶動連桿轉動，同時連桿兩端在上下滑槽內反向滑動，帶動導風板擺動，改變氣流通道的開口角度θ；
（5）電機完成轉動后反饋信號至信號接收模塊，計算處理模塊重復（1）-（4）步驟，實時動態調節進風量。
以上就是冷卻塔智能進風調節系統及其調節方法的相關內容，該可以根據冷卻塔進風處的自然風變化，實時調節進風量，避免了自然因素對冷卻塔冷卻效果的影響，提高了冷卻效率。
